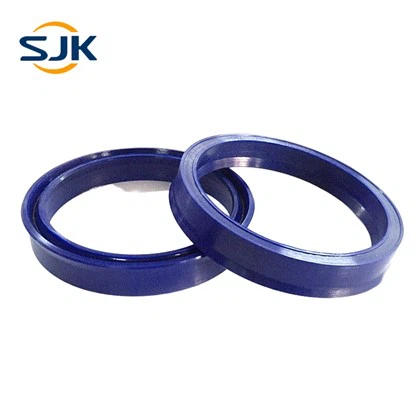

Hidraulikus U kupa tömítések metrikus

Méret: szabványos vagy nem szabványos

Szín: fehér, fekete, réz, stb.

Az AU csésze tömítőgyűrű egyfajta tömítőgyűrű, amely tömítésként funkcionál, és szimmetrikus tömítőajakkal rendelkezik. U alakú keresztmetszete miatt U-gyűrűnek nevezik. Gyakran használják a hidraulikus rendszerek dugattyús tömítéseinek gyártásához. Széles körben használják építőipari gépek hidraulikus hengereinek tömítésére.

OsztályozásU-gyűrűk tömítőgyűrűi közül: U-gyűrűk tengelyekhez (rúdtömítés), U-gyűrűk furatokhoz (dugattyútömítés) és U-gyűrűk lyukakhoz és tengelyekhez (rúddugattyú-tömítés).

A hidraulikus u kupatömítések metrikus előnyei

Az egyajakos forma nincs hatással a nagy terhelésre és a dugattyúrúd hajlítására, és a dupla ajakos formához képest a súrlódási erő kisebb az alacsony nyomástartományban

A kettős ajakos forma jó korrózióállósággal és kopásállósággal rendelkezik, jó kenőolajfilmet képez a tömítőrésben, és nincs hatással a hirtelen terhelésre.

A rúddugattyú U tömítőgyűrűjének összeszerelésekor figyelnem kell a nyitási irányra? A válasz igen. Általában a nyitott oldal a lezárt közeg nyomóoldala vagy oldala felé néz.

Maga az U-gyűrűs tömítés bizonyos fokú rugalmassággal rendelkezik, és kezdeti tömítőerőt tud kialakítani, de ennek az erőnek a korlátozott mérete miatt nem képes ellenállni a nagy tömítőközeg nyomásának.

Amikor a nyílás oldala nyomás alatt van, az alkalmazott nyomás hatására az ajak a nyílás felé hajlik, növelve a tömítőerőt. Ez a berendezés általában 300-400 kilogramm (30-40 MPa) nyomásnak is ellenáll.
