Hogyan mérik a gumi O-gyűrűket?
Az O-gyűrűk az egyik legelterjedtebb tömítéstípus a világon. Az O-gyűrűket a legkülönbözőbb iparágakban használják a gyártási méretek széles választéka miatt. Ezek a kerek mechanikus tömítések megakadályozzák a gáz vagy folyadék átjutását a nyíláson, de idővel elhasználódhatnak, és ki kell cserélni. Ha az O-gyűrű cseréjét tervezi, a jó illeszkedés elengedhetetlen a sikeres tömítéshez.

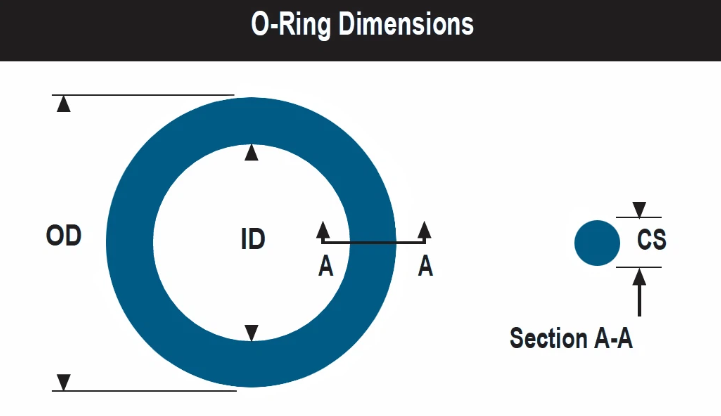

A gumi O-gyűrűket különböző méretekben mérik, hogy biztosítsák a megfelelő illeszkedést és a tervezett használathoz való kompatibilitást. Az O-gyűrű meghatározásához használt főbb mérések a következők:
1. Belső átmérő (ID): Ez az O-gyűrű belső átmérőjének mérése, amikor az ellazult állapotban van (nem feszített vagy összenyomott). Általában az O-gyűrű belső szélétől mérik.
2. Külső átmérő (OD): Ez az O-gyűrű külső kerületi élének mérése ellazult állapotban. Ismét általában az O-gyűrű külső szélétől mérik.
3. Keresztmetszeti átmérő (CS): Vastagságnak vagy szélességnek is nevezik, ez a mérés az O-gyűrű átmérőjére vonatkozik, ha az kör vagy gyűrű alakú keresztmetszetű. Ezt gyakran az O-gyűrű "szélességének" nevezik.
Az O-gyűrű ID, OD és CS mérései általában milliméterben (mm) vagy hüvelykben (hüvelykben) vannak megadva. Például egy O-gyűrűn fel lehet tüntetni "20 mm belső átmérő x 30 mm külső átmérő x 5 mm CS", ami 20 mm-es belső átmérőt, 30 mm-es külső átmérőt és 5 mm-es keresztmetszeti átmérőt jelez.
